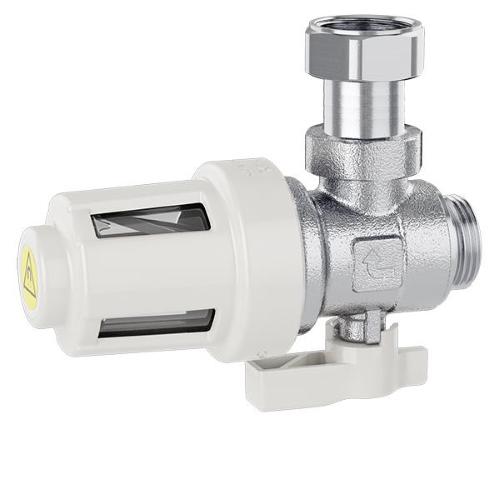

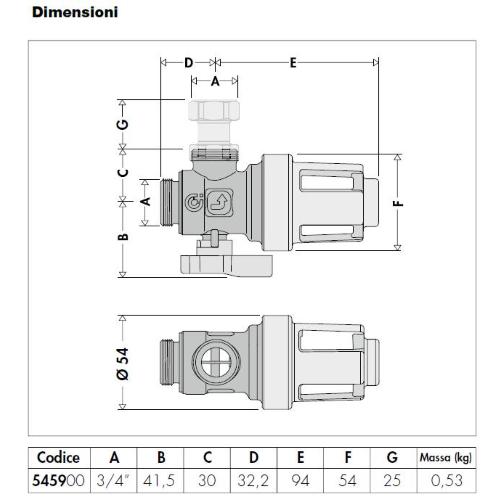

Filtro defangatore magnetico sottocaldaia.
Corpo in ottone. Cromato.
Attacchi: 3/4" M x 3/4" F.
Pmax d’esercizio: 3 bar.
Campo di temperatura: 0–90 °C.
PATENT PENDING.

Materiali
Corpo: ottone EN 12165 CW617N, cromato
Raccordi ottone EN 12165 CW617N, cromato
Tenute idrauliche: EPDM
Contenitore porta filtro: PA 12
Tappo porta magnete: PA6G30
Filtro: acciaio inox EN 10088-2 (AISI 304)
Sfera: ottone EN 12165 CW617N, cromata
Leva valvola a sfera: PA66G30
Prestazioni
Fluidi: acqua, soluzioni glicolate non pericolose

Massima percentuale di glicole: 30%
Massima pressione di esercizio: 3 bar
Campo temperatura di esercizio: 0�÷90°C
Luce passaggio filtro: 800 um
Induzione magnetica magnete: 0,475 T
Kv: 3,55 m3/h

Attacchi.
• lato caldaia: 3/4�h M (ISO 228-1)
• lato ritorno impianto: 3/4�h M (ISO 228-1)
• raccordo a doppia calotta mobile (in confezione): 3/4�h F (ISO 228-1) - 3/4�h F (ISO 228-1)

Funzione
Il filtro defangatore magnetico sottocaldaia Caleffi XS separa meccanicamente le impurità contenute negli impianti di climatizzazione tramite un filtro a maglia, un magnete in neodimio e una camera di raccolta delle particelle più pesanti.

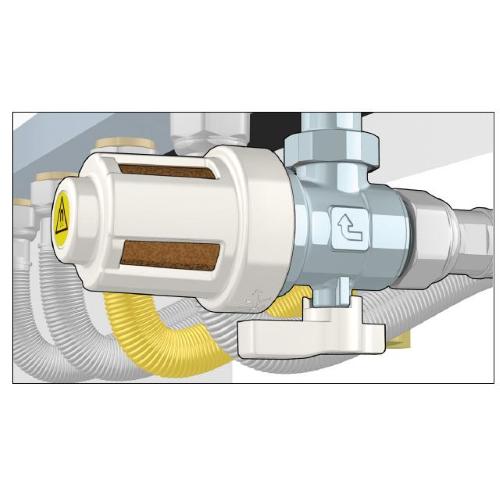

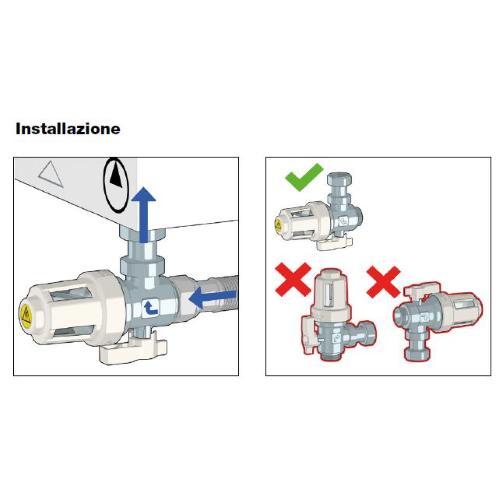

La camera è dotata di finestre trasparenti tramite le quali è possibile verificare la necessità di pulizia degli elementi interni. Le dimensioni estremamente ridotte lo rendono adatto a tutti i tipi di generatori.

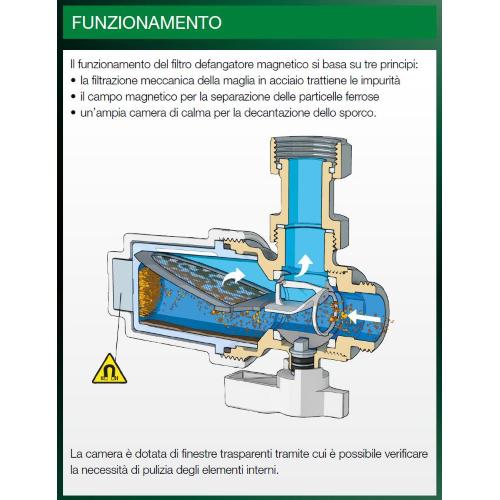

Principio di funzionamento
Il funzionamento del filtro defangatore magnetico si basa su tre principi:
• la filtrazione meccanica della maglia in acciaio che trattiene le impurita
• il campo magnetico per la separazione delle particelle ferrose
• un�fampia camera di calma per la decantazione dello sporco

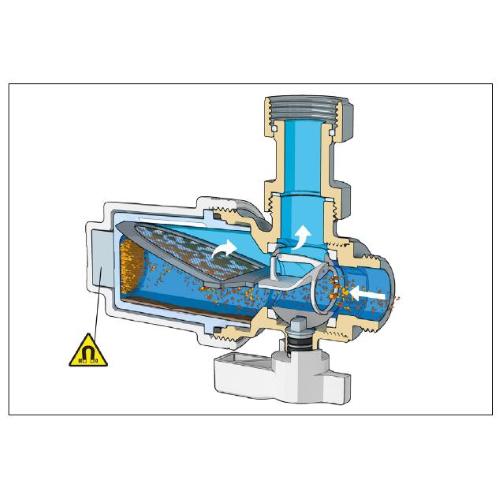

Grazie al particolare profilo del deflettore, le impurita presenti nell�facqua vengono indirizzate e fatte precipitare nella camera di decantazione in cui vengono raccolte.
Il magnete, posizionato frontalmente rispetto alla direzione del flusso, separa efficacemente le particelle ferrose. La maglia filtrante da 800 um, intercetta le rimanenti impurita.

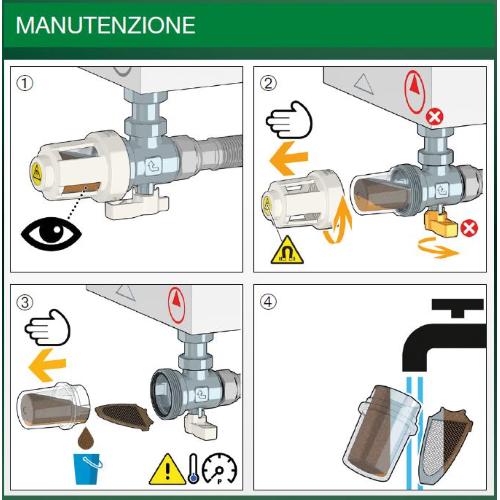

La camera è dotata di finestre trasparenti tramite le quali è possibile verificare in ogni momento la necessità di pulizia degli elementi interni che può essere effettuata quindi solo quando è strettamente necessaria.

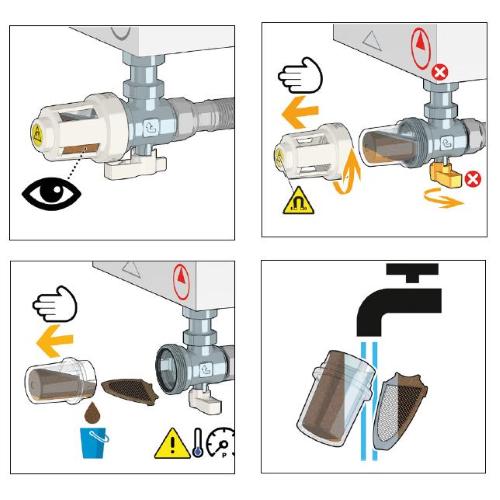

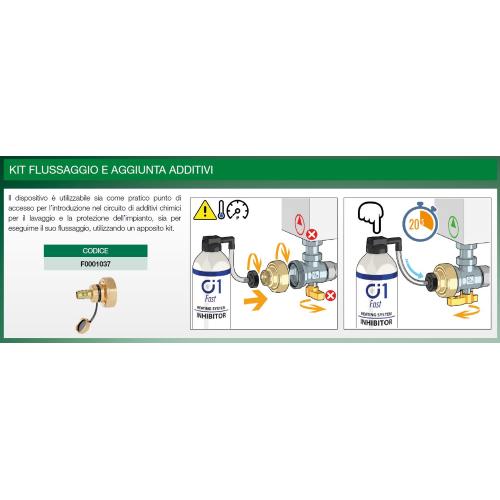

La particolare conformazione della valvola di intercettazione consente di effettuare la pulizia degli elementi interni scaricando la sola acqua contenuta nel filtro.

Magnete al neodimino
Il magnete al neodimino è posizionato in modo da attrarre le particelle metalliche con elevata efficacia, frontalmente rispetto al flusso. Il magnete non è a contatto diretto con il fluido, caratteristica che semplifica le operazioni di pulizia.
