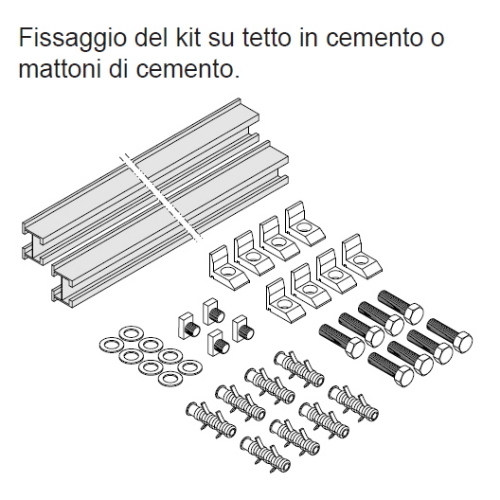

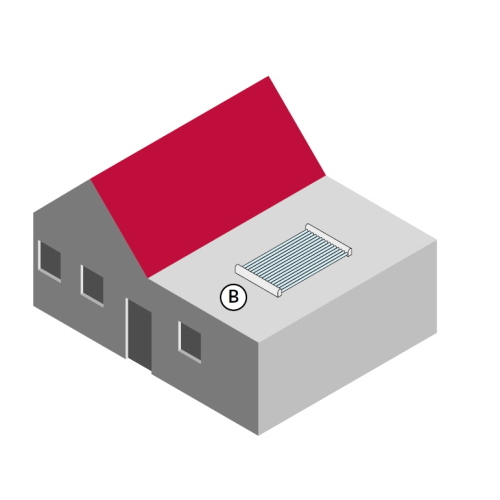

Dotazione del set di base:
8 x profili di fissaggio
8 x rondelle 8,4 A2
8 x viti a testa esagonale 8x80 A2
8 x tasselli in plastica 12x71
2 x profili LDC (36 x 28) L=2000 mm
4 x viti a testa a martello M8x20 A2
4 x dadi di bloccaggio M8 A2

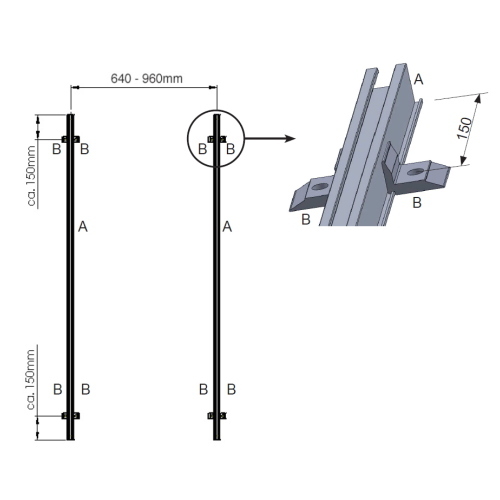

I profili LDC (A) devono essere montati paralleli e alla stessa altezza rispettando le quote indicate qui a lato.

Come raffigurato nell’immagine, i profili di serraggio (B) si applicano su entrambi i lati dei profili LDC. Il profilo di serraggio deve essere posizionato a una distanza di circa 150 mm dall’estremità del profilo LDC.

Dopo aver posizionato i profili LDC e i profili di serraggio è possibile contrassegnare i punti in cui trapanare attraverso i fori dei profili di serraggio.
Per i tasselli forniti in dotazione occorre praticare fori di 12 mm di diametro profondi ca. 85 mm.
Dopo aver inserito i tasselli, sistemare i profili LDC con i profili di serraggio, applicare le rondelle e fissare con le viti a testa esagonale 8x80.

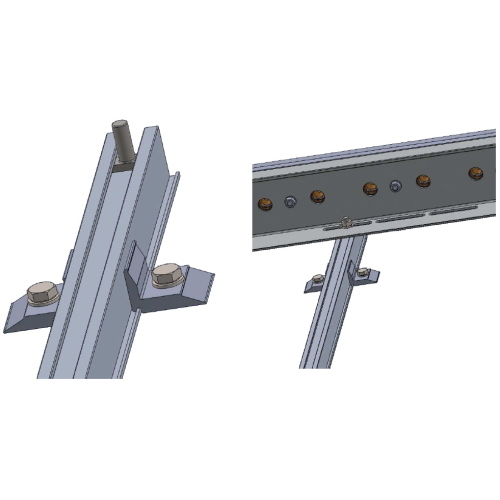

I supporti angolari dei tubi e del collettore vengono inseriti con i fori oblunghi di cui sono dotati sulle viti con testa a martello presenti nei profili LDC, regolati e infine fissati con i dadi di bloccaggio in dotazione.

I due supporti angolari devono essere paralleli (interasse delle viti a testa a martello 1945 mm) e perfettamente affiancati e allineati l’uno rispetto all’altro.
