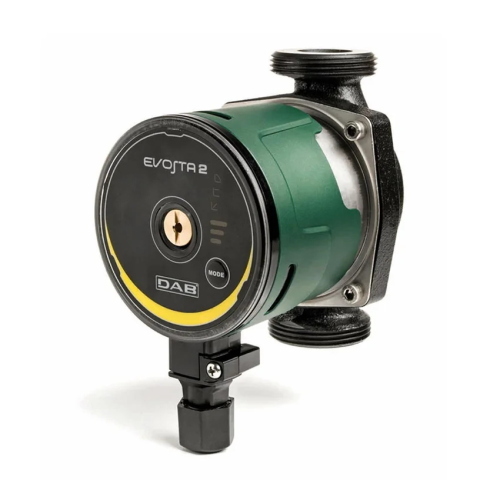

Circolatore elettronico a basso consumo energetico progettata per soddisfare le esigenze dell’industria OEM in termini di prestazioni ed ergonomia.

Evosta 2 OEM è la nuova gamma di circolatori DAB che combina la robustezza del circolatore meccanico con i vantaggi del circolatore elettronico.
Grazie al motore sincrono a magneti permanenti, al'inverter e all’indice di efficienza energetica EEI = 0,20, oltre alla classe di protezione IPX5 e al tappo di sfiato integrato, la famiglia Evosta 2 OEM si classifica come uno dei migliori prodotti della categoria in termini di prestazioni e affidabilità.
La gamma di circolatori Evosta 2 OEM è il sostituto perfetto per i vecchi circolatori a tre velocità grazie alle sue dimensioni compatte e alle prestazioni complete. Il prodotto è anche estremamente facile da usare, con un unico tasto per l’impostazione sequenziale e l’accesso diretto all’albero motore per lo sblocco quando necessario.

Grazie alla nuova tecnologia anti-bloccaggio, EVOSTA combatte il potenziale blocco del motore causato dal calcare presente nell’acqua; abbatte il rischio di malfunzionamenti al riavvio e garantisce un funzionamento fluido e continuo nel tempo.
Inoltre, grazie alle sue certificazioni, Evosta 2 OEM è un circolatore per pompa di calore omologato R290.

APPLICAZIONI
Pompa elettronica a basso consumo energetico progettata per soddisfare i requisiti dell�findustria OEM, in termini di performance ed ergonomicita.

VANTAGGI
EVOSTA 2 OEM e la nuova gamma di circolatori DAB capace di offrire la robustezza del circolatore meccanico abbinata ai vantaggi di quello elettronico.
Il motore sincrono a magnete permanente, il convertitore di frequenza, l�findice di efficienza EEI . 0,20 abbinati al grado di protezione IPX5 e al tappo di sfiato integrato, rendono la famiglia EVOSTA 2 OEM uno dei prodotti migliori della categoria in termini di efficienza e affidabilita.
La gamma di circolatori EVOSTA 2 OEM si presta molto bene alla sostituzione dei vecchi circolatori a tre velocita sia per le dimensioni compatte sia per la completezza offerta in termini di prestazioni.
Inoltre e un prodotto in grado di semplificare il lavoro dell�finstallatore, avendo un unico tasto di settaggio sequenziale e l'accesso diretto all�falbero motore per l�'eventuale sbloccaggio.

CARATTERISTICHE COSTRUTTIVE
Corpo pompa in ghisa con trattamento di cataforesi e motore a rotore bagnato. Cassa motore in acciaio, girante in tecnopolimero. Albero motore in ceramica montato su bronzine in ceramica lubrificate dal liquido pompato. Camicia del rotore, camicia statore e flangia di chiusura in acciaio inossidabile.
Anello reggispinta in grafite.

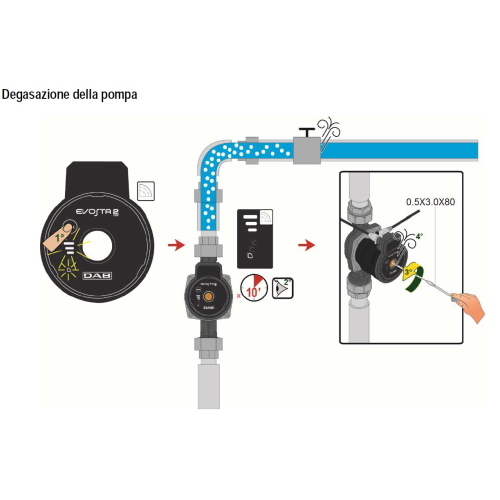

Anelli di tenuta in EPDM e tappo di sfiato aria in ottone.
Grazie alla protezione interna del motore, la pompa non richiede alcuna protezione contro il sovraccarico.

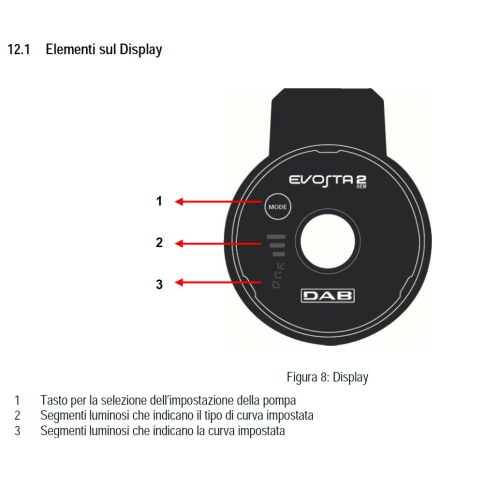

PANNELLO DI CONTROLLO
Le funzionalita dei circolatori EVOSTA 2 OEM possono essere modificate tramite il pannello di controllo posto sul coperchio del dispositivo di controllo elettronico.
La pompa presenta nove opzioni di impostazione che possono essere selezionate con il pulsante MODE.
Le impostazioni della pompa sono indicate da sei segmenti luminosi sul display.
La versione EVOSTA OEM PWM puo essere comandata da una unita di comando esterna tramite segnale digitale PWM (Pulse Width Modulation).
Il setpoint della curva di regolazione puo essere a:
- Pressione proporzionale
- Velocita costante viene impostata tramite il duty cicle del segnale PWM applicato secondo la norma VDMA Einheitsblatt 24244 �gWet runner circulating pumps
- Specification of PWM control signals�h.

In aggiunta un segnale PWM in uscita dalla scheda indica lo stato di funzionamento del circolatore, come specificato in seguito.

DATI TECNICI:
• Campo di funzionamento: 0-4 m3/h con prevalenza fino a 7,5 metri
• Campo di temperatura del liquido: da -10 °C a +110 °C
• Temperatura ambiente massima: + 70°C con Temp. liquido max. +70 °C
• Pressione di esercizio: 10 bar (1000 kPa)
• Grado di protezione: IPX5
• Classe di isolamento: F

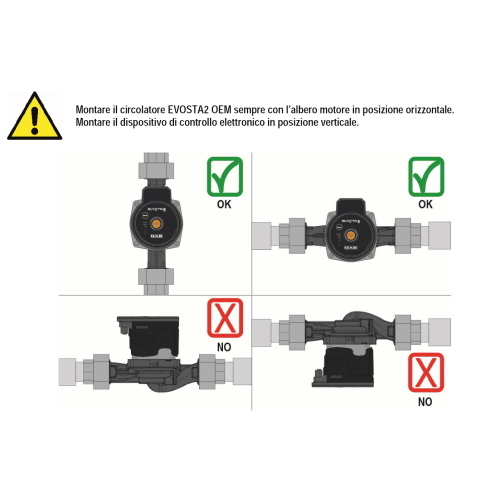

• Installazione: con l’asse del motore orizzontale
• Alimentazione di serie: monofase 1x230 V~ 50/60 Hz
• Cavo di alimentazione: molex plug con cavo di 1.5m
• Cavo segnale: plug con cavo 1.5 m (solo versioni OEM)
• Liquido pompato: pulito, libero da sostanze solide e oli minerali, non viscoso, chimicamente neutro, prossimo alle caratteristiche dell’acqua (glicole max. 50%)
